塑料拖链

  • 15系列尼龙塑料拖链
15系列尼龙塑料拖链

15系列尼龙塑料拖链


15系列塑料拖链规格表
拖链型号 内高X内宽 外高X外宽 弯曲半径 样式 接头尺寸
TL1515 15X15 20X23 R28
TL1520 15X20 20X28 R46
TL1530 15X30 20X38 R38
TL1540 15X40 20X48 R28
TL1550 15X50 20X58 R28
TL1515B 15X15B 20X25 R28/38
TL1520B 15X20B 20X30 R28/38
TL1530B 15X30B 20X40 R28/38
TL1540B 15X40B 20X50 R28/38
TL1550B 15X50B 20X60 R28/38






拖链选型：
1.根据电缆的最大直径确定内高尺寸（最大电缆直径不得大于内高的90%）。
2.根据电缆的数量确定内宽尺寸（电缆的宽度不得大于内宽的80%）。
3.根据安装空间选择弯曲半径。
4.综合考虑行程来确定拖链型号。



老旧拖链更换方法：
1.测量拖链内高
2.测量拖链内宽
3.测量拖链弯曲后的总高度
4.确定长度（含两端安装接头）

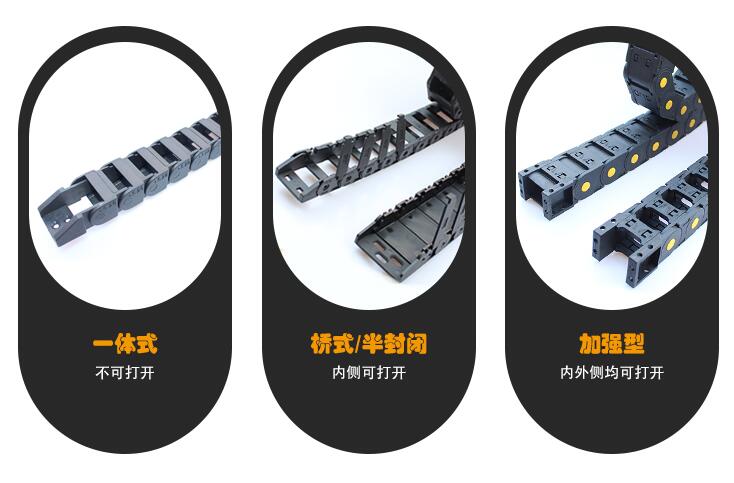

穿线尼龙塑料拖链分类：
1.一体式（不可打开）
2.桥式/半封闭式（内侧可打开）
3.加强型（内外侧均可打开）









15系列尼龙塑料拖链实拍
型号：15*15
型号15*20
型号：15*30
型号：15*40
型号：15*50
型号：15*15B

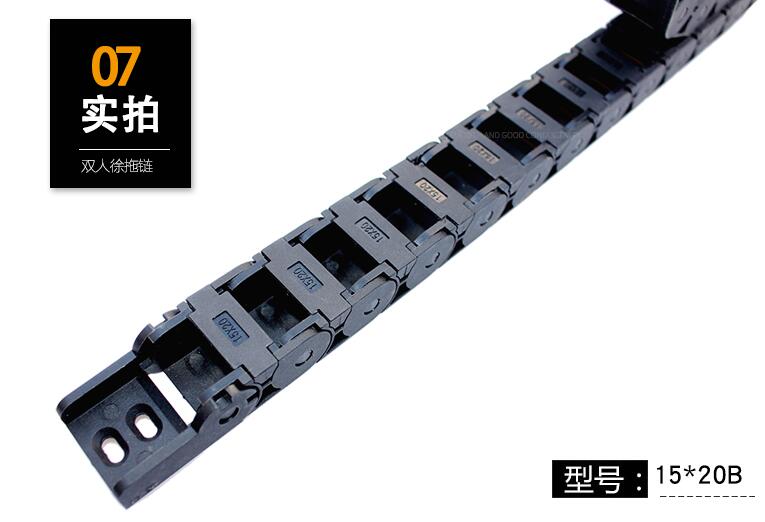

型号：15*20B
型号：15*30B
型号：15*40B
型号：15*50B


拆装拖链方法：

上图为拆卸拖链动态图

上图为装配拖链动态图
