一种拖链覆盖装置

一种拖链覆盖装置，包括移动工作台，推动头，拖链，设备地基上管路和/或电缆接口，移动工作台上管路和/或电缆接口，设备地基，支撑体，盖板，活动板，弹簧，推动头固定在移动工作台上，设备地基上固定有支撑体，支撑体至少具有一上面板，上面板上开有进退槽，盖板与活动板通过连接件安装在上面板的两个面上，可以在进退槽中自由进退，推动头的下端与活动板接触，能将活动板向两侧推开，盖板朝向地基中心的一侧设置有凸出部，凸出部上安装有弹簧，能使盖板复位。该装置实现了在避免盖板整体抬起的前提下顺利覆盖，结构简单，运行可靠，降低了噪音，提高了安全性。

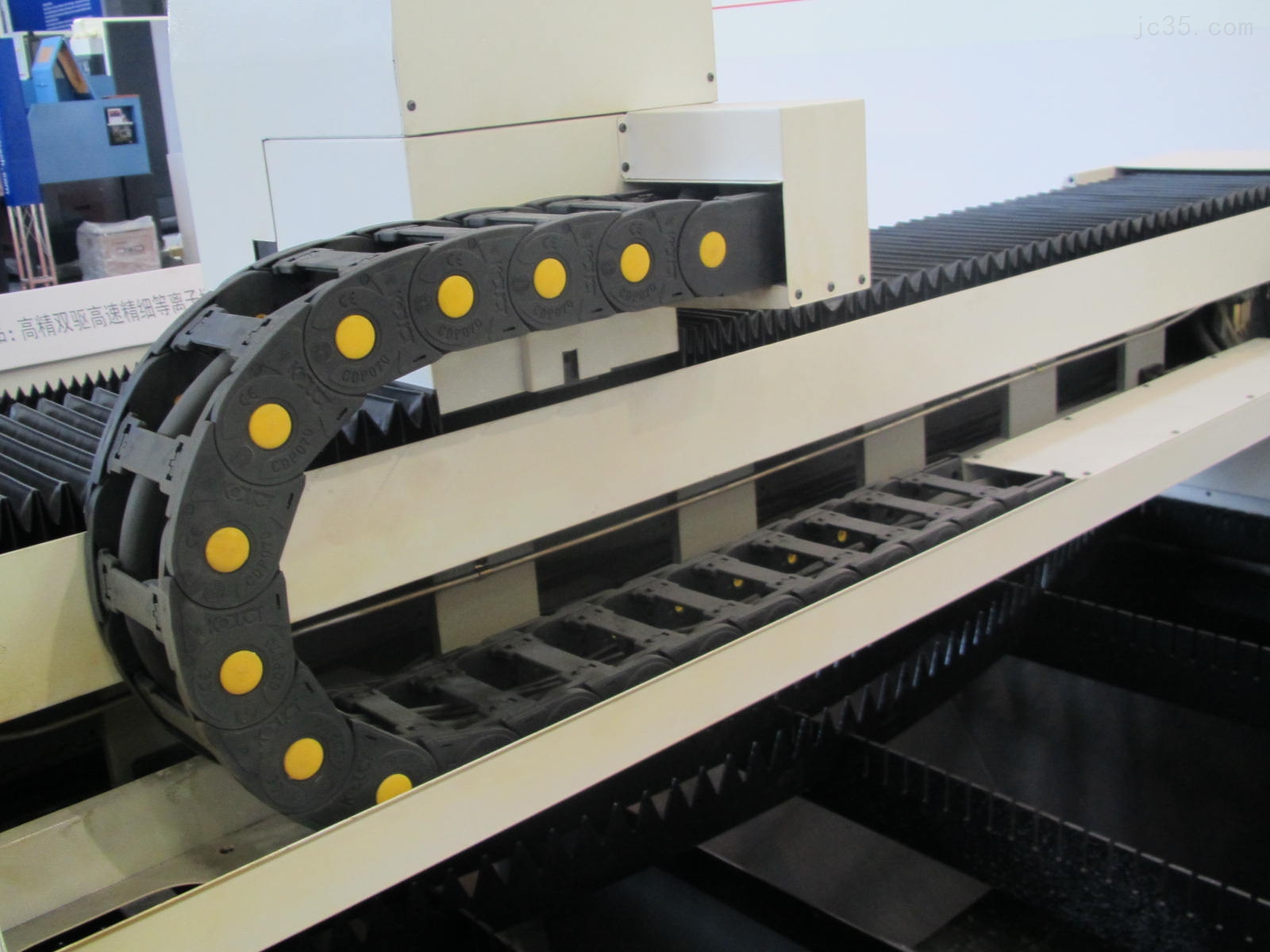

尼龙拖链
技术领域

[0001]本发明涉及压力设备领域，具体涉及一种拖链覆盖装置，可用于冲压压力机移动 工作台拖链的自动覆盖。
背景技术

[0002]在地面导轨上运行的压力机左右开出移动工作台，往往需要使用拖链载着的电缆 和软管为移动工作台提供电源、液压油和压缩空气。为使移动工作台在移动过程中，拖链不 会裸露在地面上，一般会把拖链安装在地沟内，并用盖板盖上，盖板会随着移动工作台的运 行自动覆盖或打开。

[0003] 目前工厂中最常见的一类盖板是带铰链的盖板，这类盖板结构简单，但由于盖板 在使用中受到侧向冲撞力容易变形，往往不可避免地出现盖板翻起后不能顺利覆盖的情 形。

[0004] 为了解决上述问题，本领域也采取了一些截然不同的技术手段，例如申请号为 201410812237X的中国发明专利申请(公开号CN104495266A)公开了一种顶板链地沟自动覆 盖机构，包括上支架、下支架和顶板链，下支架通过固定螺栓和弹簧安装在移动工作平台 上，上支架通过调节螺栓安装在下支架上面，槽滚轮通过轴安装在两个上支架之间，两个平 滚轮通过轴分别安装在两个下支架的两端;顶板链覆盖在地沟上，两端固定，顶板链穿过平 滚轮和槽滚轮而形成拱形，顶板链的下表面压在槽滚轮上面，顶板链的上表面压在两个平 滚轮的下面，地沟内拖链中的电缆和软管通过顶板链形成的拱形下面进入移动工作平台。

[0005] 上述发明专利中，当移动工作台运行时，顶板链所形成的拱形会随着移动工作台 行走，移动工作台以外的部分的顶板链会因重力自然覆盖在地沟上，在很大程度上解决了 盖板不能顺利覆盖的问题，但其缺点也是显而易见，首先这种结构需要依靠工作台上的强 大支撑结构运行，构造复杂，整体显得笨重，另外，为了形成拱形而使顶板链被大幅抬起和 落下，增大了冲撞力，降低了设备寿命，而且设备运行过程中噪声极大。

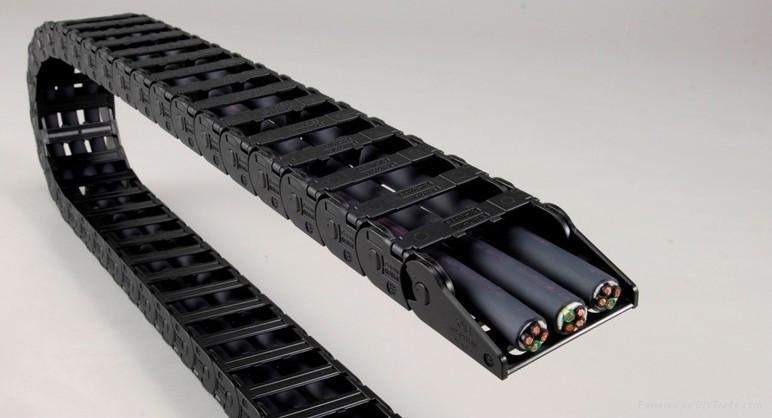

塑料拖链
发明内容

[0006] 为解决上述问题，发明提供一种工作方式与现有技术均不同的拖链覆盖装置，该 装置可以在避免盖板整体抬起的前提下顺利覆盖，结构简单，运行可靠，可大幅度提高生产 安全性、降低现场噪音、提高设备寿命。

[0007] 本发明的目的是通过以下技术方案实现的。

[0008] 一种拖链覆盖装置，包括移动工作台，推动头，拖链，设备地基上管路和/或电缆接 口，移动工作台上管路和/或电缆接口，设备地基，支撑体，盖板，活动板，弹簧。

[0009] 所述推动头固定在移动工作台上，能够随着移动工作台移动，所述设备地基上管 路和/或电缆接口固定在设备地基上，所述移动工作台上管路和/或电缆接口固定在移动工 作台上，所述拖链一端固定在推动头上，一端固定在设备地基上，其内容纳软管和/或电缆， 设备地基上固定有支撑体，该支撑体分列拖链的两侧，该支撑体至少具有一上面板，上面板 上开有进退槽，盖板与活动板通过连接件安装在上面板的两个面上，可以在进退槽中自由 进退，所述推动头的下端与活动板接触，能将活动板向两侧推开，所述盖板朝向地基中心的 一侧设置有凸出部，凸出部上安装有弹簧，所述弹簧能够在与活动板固定的盖板向两侧运 动后使盖板复位。

[0010] 具体地，所述拖链覆盖装置用于冲压压力机。

[0011] 具体地，所述支撑体由工字钢和固定在工字钢上的支架组成，所述上面板设于所 述支架上。

[0012] 作为进一步的改进，所述活动板设计成能与推动头形成配合的倒角结构，便于推 动头切入。

[0013] 作为进一步的改进，在推动头与活动板相接触的工作面上设置密排的滚轮。

[0014] 本发明的有益效果在于： 1、 本发明提出的一种拖链覆盖装置，通过推动头推动活动板，活动板带动盖板向两侧 运动，从而实现了在避免盖板整体抬起的前提下顺利覆盖，结构简单，运行可靠，降低了现 场噪音； 2、 本发明提出的一种拖链覆盖装置，由于盖板在任何情况下都不会凸出或脱离水平 面，大大提高了车间现场的安全性； 3、 本发明提出的一种拖链覆盖装置，由于采用了弹簧提供的复位外力，完全避免了盖 板卡死等情况的发生，而且弹簧结构简单，使用寿命长，也易更换，不会增加安装或维护成 本； 4、 通过对推动头与活动板接触结构的设计，可以最大程度地提高盖板开合动作的流畅 性以及降低运行噪音，并提高组件的寿命。

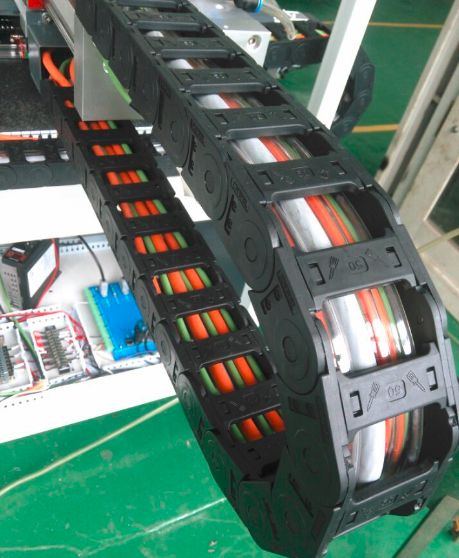

尼龙拖链
附图说明

[0015]通过阅读下文优选实施方式的详细描述，各种其他的优点和益处对于本领域普通 技术人员将变得清楚明了。附图仅用于示出优选实施方式的目的，而并不认为是对本发明 的限制。而且在整个附图中，用相同的参考符号表示相同的部件。在附图中： 图1为本发明的一种拖链覆盖装置的主视图； 图2为本发明的一种拖链覆盖装置的俯视图； 图3为图2中A-A剖视图； 图4为图2中B处放大图。

[0016]图中各附图标记所代表的组件为：1、移动工作台；2、推动头；3、拖链;4、设备地基 上管路和/或电缆接口；5、移动工作台上管路和/或电缆接口；6、设备地基;7、工字钢;8、支 架;9、盖板;10、活动板;11、弹簧。

具体实施方式

[0017]下面将参照附图更详细地描述本公开的示例性实施方式。虽然附图中显示了本公 开的示例性实施方式，然而应当理解，可以以各种形式实现本公开而不应被这里阐述的实 施方式所限制。相反，提供这些实施方式是为了能够更透彻地理解本公开，并且能够将本公 开的范围完整的传达给本领域的技术人员。

[0018] 实施例1 根据本发明的第一实施方式，提出一种拖链覆盖装置，可用于压力机移动工作台拖链 的自动覆盖，参见附图I—4，其结构包括移动工作台1，推动头2，拖链3，设备地基上管路和/ 或电缆接口 4，移动工作台上管路和/或电缆接口 5，设备地基6，工字钢7，支架8，盖板9，活动 板10,弹黃11。

[0019] 推动头2固定在移动工作台1上，设备地基上管路和/或电缆接口 4固定在设备地基 6上，移动工作台上管路和/或电缆接口 5固定在移动工作台上，拖链3—端固定在推动头2 上，一端固定在设备地基6上，其内容纳软管和/或电缆，设备地基6上固定有支撑体，该支撑 体分列拖链3的两侧，在该实施例中，每一侧的支撑体均由工字钢7和固定在工字钢7上的支 架8组成，支架8具有上面板，上面板上开有进退槽，盖板9与活动板1〇通过连接件安装在支 架8的上面板的两个面上，可以在进退槽中自由进退，盖板9朝向地基中心的一侧设置有凸 出部，凸出部上安装有弹簧11 (这里弹簧的数量依据实际空间选取，如果在不使设备变得复 杂的前提下追求侧向力的尽量均衡，每块盖板设置2-3个弹簧为佳），另外，活动板1〇设计成 能与推动头2形成配合的倒角结构，便于推动头2切入。

[0020] 上述装置的工作原理为：当移动工作台1移动时，固定在其上的推动头2也跟着移 动工作台1移动，推动头2的下端与活动板10接触，将活动板10向两侧推开，同时与活动板1〇 固定的盖板9也向两侧运动，从而使得推动头2的中间及上部不会与盖板9干涉。当移动工作 台1已经走过某处时，此时推动头2下端与活动板10脱离接触，此时此处的盖板9在弹簧的作 用下复位。

[0021] 实施例2 该实施例作为对实施例1的改进，在推动头2与活动板10相接触的工作面上设置密排的 滚轮（图中未示出），除此之外的其它结构均与实施例1相同，通过在推动头2与活动板10相 接触的工作面上设置密排的滚轮可以进一步将推动头2与活动板10之间的作用力和摩擦力 降低，也就能进一步提高设备寿命以及降低噪声。容易想象，将活动板10设计成能与推动头 2形成配合的倒角结构或者在推动头2与活动板10相接触的工作面上设置密排的滚轮均可 以起到降低二者之间作用力和摩擦力的效果，但在该实施例中，可以同时采取将活动板10 设计成能与推动头2形成配合的倒角结构以及在推动头2与活动板10相接触的工作面上设 置密排的滚轮的手段，两种手段结合后，滚轮除了提高通过性，也减弱了倒角结构的冲击噪 音，效果显著。

[0022]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此， 任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，可轻易想到的变化或替换， 都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应以所述权利要求的保护范 围为准。

Claims (5)
1.一种拖链覆盖装置，其特征在于，包括移动工作台，推动头，拖链，设备地基上管路 和/或电缆接口，移动工作台上管路和/或电缆接口，设备地基，支撑体，盖板，活动板，弹簧； 所述推动头固定在移动工作台上，能够随着移动工作台移动，所述设备地基上管路和/ 或电缆接口固定在设备地基上，所述移动工作台上管路和/或电缆接口固定在移动工作台 上，所述拖链一端固定在推动头上，一端固定在设备地基上，其内容纳软管和/或电缆，设备 地基上固定有支撑体，该支撑体分列拖链的两侧，该支撑体至少具有一上面板，上面板上开 有进退槽，盖板与活动板通过连接件安装在上面板的两个面上，可以在进退槽中自由进退， 所述推动头的下端与活动板接触，能将活动板向两侧推开，所述盖板朝向地基中心的一侧 设置有凸出部，凸出部上安装有弹簧，所述弹簧能够在与活动板固定的盖板向两侧运动后 使盖板复位。
2. 根据权利要求1所述的一种拖链覆盖装置，其特征在于，所述拖链覆盖装置用于冲压 压力机。
3. 根据权利要求1所述的一种拖链覆盖装置，其特征在于，所述支撑体由工字钢和固定 在工字钢上的支架组成，所述上面板设于所述支架上。
4. 根据权利要求1所述的一种拖链覆盖装置，其特征在于，所述活动板设计成能与推动 头形成配合的倒角结构，便于推动头切入。
5. 根据权利要求1或4所述的一种拖链覆盖装置，其特征在于，在推动头与活动板相接 触的工作面上设置密排的滚轮。
